ДРС - реакторы сетевые
Сетевые реакторы чаще всего используются в цепях преобразователей электроприводов для ограничения стартовых токов и защиту сети от импульсов при коммутации модулей в полупроводниковых преобразователях электроприводов.
Скачать опросный лист на реакторы Рассчитать цену смотреть характеристикиИспользование сетевых реакторов позволяет произвести:
- выравнивание линейных напряжений на входе энергоустановок при перекосах питающей сети;
- улучшение коэффициента мощности;
- сглаживание быстрых изменений напряжения в результате грозового перенапряжения, коммутации конденсаторных батарей и т.п.;
- снижение скорости нарастания и ограничения тока короткого замыкания.
Конструкция магнитной системы реакторов типа ДРС – стержневая с зазором, с магнитопроводом, изготовленным по технологии Unicore с прямым стыком, 1 немагнитный зазор располагается в середине обмотки каждой фазы, сталь электротехническая NV30S-120, толщина листа 0,3мм.
Обмотки правовинтовые, материал – алюминий. По требованию заказчика допускается изготовление обмоток из медного провода или шины.
Электрические параметры реакторов приведены в таблице
| Тип реактора | Класс напряжения, кВ | Индуктивность, мГн | Номинальный ток, А |
| ДРС-0,12-110 | 0,7 | 0,12 | 110 |
| ДРС-0,07-150 | 0,7 | 0,07 | 150 |
| ДРС-0,075-180 | 0,7 | 0,075 | 180 |
| ДРС-0,05-260 | 0,7 | 0,05 | 260 |
| ДРС-0,025-500 | 0,7 | 0,025 | 500 |

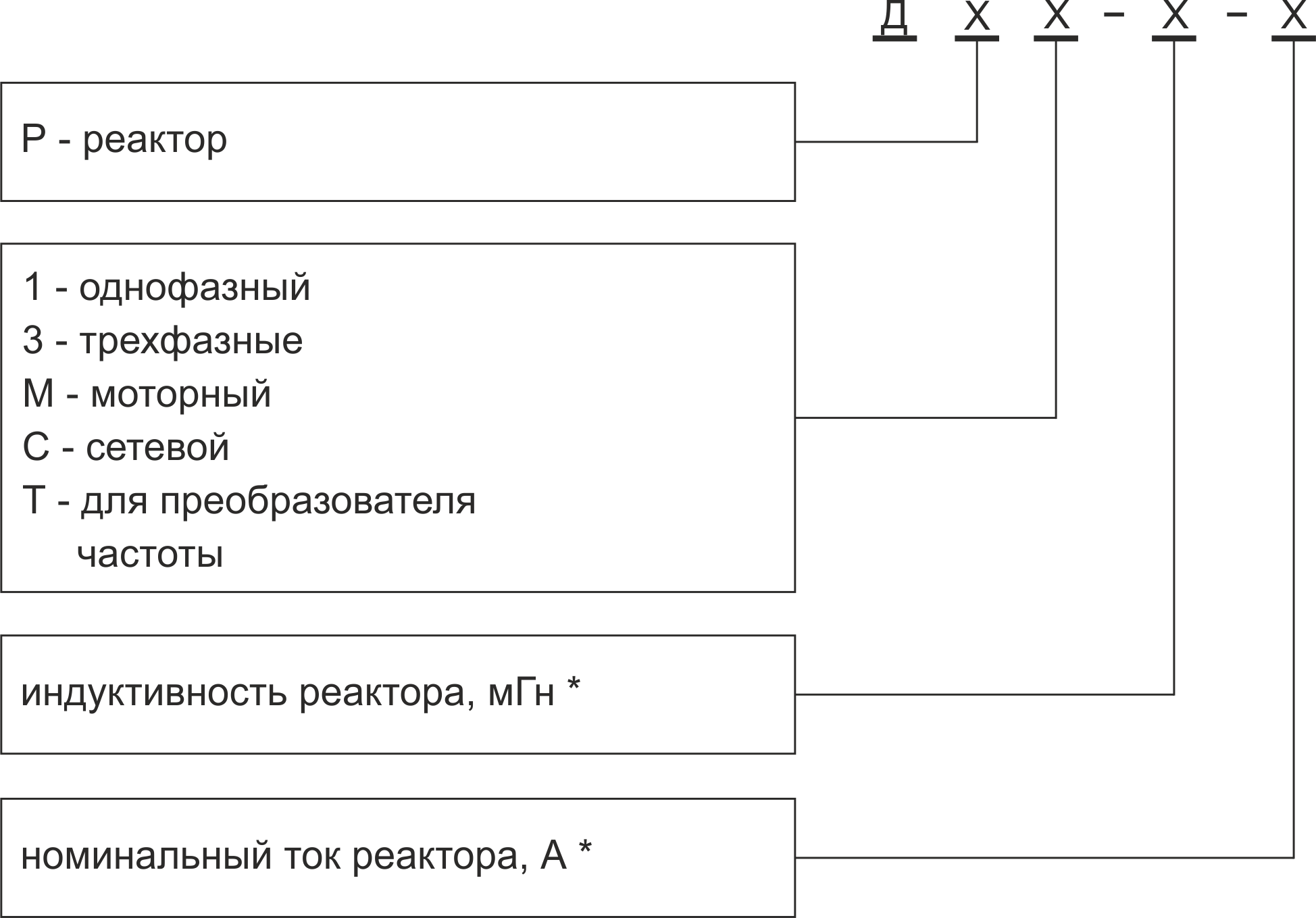

Структура условного обозначения реакторов.
ДРС-0,025-500 – Реактор сетевой, индуктивность 0,025 мГн, номинальный ток 500 А
| Тип реактора | Ш | Д | В | Масса |
| мм | мм | мм | кг | |
| ДРС-0,12-110 | 205 | 220 | 180 | 19 |
| ДРС-0,07-150 | 205 | 220 | 180 | 20 |
| ДРС-0,075-180 | 280 | 250 | 210 | 25 |
| ДРС-0,05-260 | 280 | 250 | 210 | 25 |
| ДРС-0,025-500 | 208 | 250 | 210 | 34 |
* Следующие характеристики реактора определяются заказчиком по согласованию с производителем
Рисунок.
Срок службы реакторов – 20 лет. Гарантийный срок эксплуатации – 24 месяца со дня продажи, если иное не оговорено с заказчиком. Реакторы пропитываются в электроизоляционном компаунде в сборе методом погружения, либо методом вакуумной пропитки согласно КД. Реактор считается годным к эксплуатации только после прохождения всех пунктов приемосдаточных испытаний.
