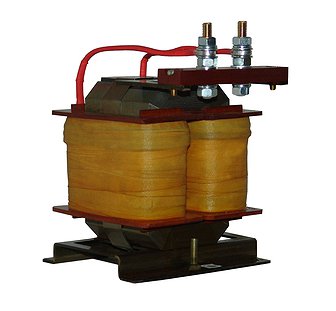

Einphasige DR1-Allzweckdrosseln
Einphasige DR1-Allzweckdrosseln sind statische elektromagnetische Vorrichtungen, die für den Einsatz in Wechsel-und Gleichstromkreisen bestimmt sind.
- Strombegrenzungs-
- Ausgleichs-
- Entstörungs-
- Start-
Breite Anwendung haben die folgenden Arten von Drossel:
- Strombegrenzungs- sind für die Begrenzung von Kurzschlussströmen;
- Ausrichtungs- sind fürs Ausrichten von gleichgerichteten Stromwellen;
- Entstörungs- sind für die Unterdrückung von Störungen von elektrischen Maschinen und anderen elektrischen Geräten;
- Übergangs- sind fürs Umschalten der Anschlüsse des Transformators;
- Start- sind für die Verteilung des Stroms bei Übergangsprozessen zwischen den Wicklungen der Anregung von Elektromotoren.
Das magnetische system der DR1-Drossel hat eine stabkonstruktion mit einem spalt, mit einem magnetkern, nach unicore-technologie mit einer geraden verbindung hergestellt, 2 nichtmagnetische spalten befinden sich in den mitten der wicklungen, elektrostahl NV30S-120, blechdicke ist 0,3 mm.
Parameter von einphasigen DR1-Drossel.
| Parameter | Einheiten | Standardmässig | Mögliche optionen |
| Induktivität der drossel | Mh | Laut der technischen aufgabe | Laut der technischen aufgabe |
| Номинальный ток | А | Laut der technischen aufgabe | Laut der technischen aufgabe |
| Sättigungsstrom des magnetischen systems | А | Nennstrom | Laut der technischen aufgabe |
| Zulässige abweichung der induktivität der drossel | % | 10 | Jede, aber nicht weniger als 3 |
| Material der wicklungen | Aluminium | Kupfer | |
| Wärmedämmklasse | V | F | |
| Spannungsklasse | kV | 0,7 | 0,4 |
Struktur der bezeichnung von drossel.
Beispiel für eine Bezeichnung:
DR1-4,0-20 – einphasige Drossel, Induktivität 4,0 mH, Nennstrom 20 A.
| Parameter | Einheiten | Standardmäßig | Mögliche Optionen |
| Passmaßen | mm | Nach Ermessen des Herstellers | Im Umfrageblatt angegeben |
| Abmessung | mm | Nach Ermessen des Herstellers | Im Umfrageblatt angegeben |
Die Lebensdauer der Drossel beträgt 20 Jahre. Die Garantiezeit beträgt 24 Monate ab dem Datum des Verkaufs, sofern nicht anders mit dem Kunden vereinbart. Drosseln werden in einer elektrischen isolierenden Zusammensetzung in der Sammlung durch Eintauchen oder durch Vakuumimprägnierung gemäß Konstruktionsunterlagen imprägniert. Die Drossel gilt nur nach Bestehen aller Abnahmetests als betriebsbereit.
