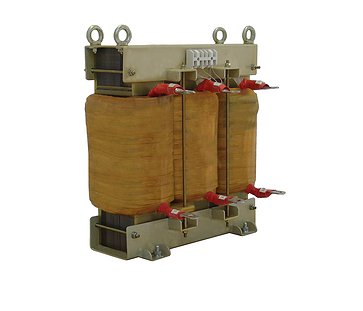

Dreiphasige DR3-Allzweckdrosseln
Dreiphasige DR3-Allzweckdrosseln sind statische elektromagnetische Vorrichtungen, die für den Einsatz in Wechsel-und Gleichstromkreisen bestimmt sind.
- Strombegrenzungs-
- Ausgleichs-
- Entstörungs-
- Start-
Trennung - für gleichmäßige Verteilung des Laststroms zwischen parallel eingeschalteten Elektromotoren
Das magnetische System der DR3 Drossel hat eine Stabkonstruktion mit einem Spalt, mit einem Magnetkern, nach Unicore-Technologie mit einer geraden Verbindung hergestellt, 1 nichtmagnetische Spalte befindet sich in den Mitten der Wicklungen, Elektrostahl NV30S-120, Blechdicke ist 0,3 mm.
Die Wicklungen sind rechtsseitig, das Material ist Aluminium. Auf Wunsch des Kunden ist die Herstellung von Wicklungen aus Kupferdraht oder Leiste erlaubt.
Die folgenden Eigenschaften der Drossel werden vom Kunden in Absprache mit dem Hersteller bestimmt:
Parameter von Dreiphasen-DR3-Drossel.
| Parameter | Einheiten | Standardmäßig | Mögliche Optionen |
| Induktivität der Drossel | mH | Laut der technischen Aufgabe | Laut der technischen Aufgabe |
| Nennstrom | А | Laut der technischen Aufgabe | Laut der technischen Aufgabe |
| Sättigungsstrom des magnetischen Systems | А | Nennstrom | Laut der technischen Aufgabe |
| Zulässige Abweichung der Induktivität der Drossel | % | 10 | Jede, aber nicht weniger als 3 |
| Material der Wicklungen | Aluminium | Kupfer | |
| Wärmedämmklasse | V | F | |
| Spannungsklasse | KV | 0,7 | 0,4 |
Struktur der Bezeichnung von Drossel.
Beispiel für eine Bezeichnung:
DR3-0,14-400 – einphasige Drossel, Induktivität 0,14 mH, Nennstrom 400 A
| Parameter | Einheiten | Standardmäßig | Mögliche Optionen |
| Passmaßen | mm | Nach Ermessen des Herstellers | Im Umfrageblatt angegeben |
| Abmessung | mm | Nach Ermessen des Herstellers | Im Umfrageblatt angegeben |
Die Lebensdauer der Drossel beträgt 20 Jahre. Die Garantiezeit beträgt 24 Monate ab dem Datum des Verkaufs, sofern nicht anders mit dem Kunden vereinbart. Drosseln werden in einer elektrischen isolierenden Zusammensetzung in der Sammlung durch Eintauchen oder durch Vakuumimprägnierung gemäß Konstruktionsunterlagen imprägniert. Die Drossel gilt nur nach Bestehen aller Abnahmetests als betriebsbereit.
