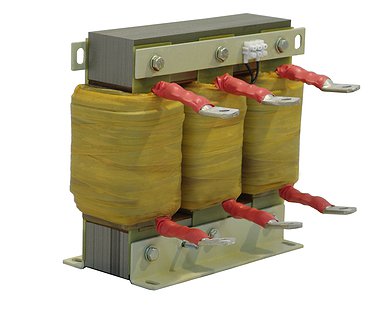

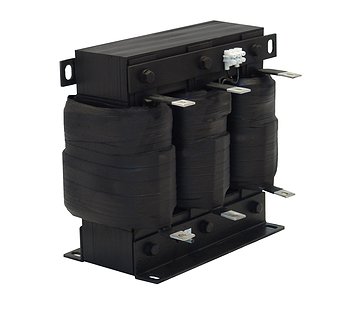

Dreiphasige kompensatorische Drossel (für KRM)
Die dreiphasigen Drosseln des Typs DR sind für den Schutz der dreiphasigen Kondensatoren in den Anlagen der Kompensation der Blindleistung (KRM) von den höheren Oberschwingungen des Stroms bestimmt. Die Drossel bestehen aus drei konstruktiv kombinierten Wicklungen, die auf einer geschichteten Magnetleitung montiert sind.
Herunterladen den Fragebogen für Drossel Den Preis berechnen EIGENSCHAFTEN SEHENVorteile:
- Verlängerung der Lebensdauer von Kosinuskondensatoren KRM;
- reduzierte harmonische Verzerrungen im Netzwerk;
- Geräuschminimierung beim Betrieb der KRM-Anlage;
- die Konstruktion der Drossel beinhaltet einen Temperatursensor;
- einfache Montage.
Die Konstruktion des magnetischen Systems der Drossel vom Typ DR-Stab mit einem Spalt, mit einem Magnetdraht aus Elektrostahlblechen, 2 nichtmagnetischen Spalten befindet sich an der Verbindung der Stange jeder Phase und der Messe. Die Wicklungen sind rechtsseitig, das Material ist Aluminium. Auf Wunsch des Kunden ist die Herstellung von Wicklungen aus Kupferdraht oder Leiste erlaubt. In der mittleren Wicklung der Drossel befindet sich der Thermosensor KSD-9700 120 Grad, normalerweise offen. Die Ableitungen des Thermoelements sind in Kupferhülsen gequetscht und auf dem KZV-Block eingeleitet.
Parameter der DR Drossel
| Typ der Drossel |
Spannungsklasse |
Netzfrequenz |
Induktivität | Nennstrom | Sättigungsstrom |
Verhältnis der Frequenzverstimmung |
| V | Hz | mH | А | А | ||
| DR-12.5/0.4-134-6.46-18 | 400 | 50 | 6,46 | 18 | 25,2 | 134 |
| DR-25/0.4-134-3.32-39 | 400 | 50 | 3,32 | 39 | 54,6 | 134 |
| DR-50/0.4-134-1.62-72 | 400 | 50 | 1,62 | 72 | 100,8 | 134 |
| DR-12.5/0.4-189-3.07-21.4 | 400 | 50 | 3,07 | 21,4 | 36,4 | 189 |
| DR-25/0.4-189-1.53-41 | 400 | 50 | 1,53 | 41 | 69,7 | 189 |
| DR-50/0.4-189-0.77-82 | 400 | 50 | 0,77 | 82 | 139,4 | 189 |
Struktur der Bezeichnung von Drossel.
Beispiel für eine Bezeichnung:
DR-25/0. 4-134-3. 32-39 — Dreiphasen-Drossel, für Blindleistungskompensationsanlagen, für die Stufe 25 kVAr, Spannung 0,4 kV, Frequenzverstimmung 134 Hz, Induktivität 3,32 mH, Nennstrom 39 A.
Einbaumasse und Abmessungen.
| Typ der Drossel | Breite | Länge | Höhe | b | l | Masse |
| mm | mm | mm | mm | mm | kg | |
| DR-12.5/0.4-134-6.46-18*1.4 | 230 | 150 | 220 | 155 | 70 | 13 |
| DR-25/0.4-134-3.32-39*1.4 | 295 | 170 | 260 | 225 | 105 | 25 |
| DR-50/0.4-134-1.62-72*1.4 | 295 | 220 | 260 | 255 | 134 | 35 |
| DR-12.5/0.4-189-3.07-21.4*1.7 | 230 | 150 | 220 | 155 | 70 | 13 |
| DR-25/0.4-189-1.53-41*1.7 | 295 | 170 | 260 | 225 | 94 | 25 |
| DR-50/0.4-189-0.77-82*1.7 | 295 | 200 | 260 | 225 | 117 | 30 |
* - изготовитель оставляет за собой право вносить изменения с целью улучшения качества продукции до согласования с заказчиком.

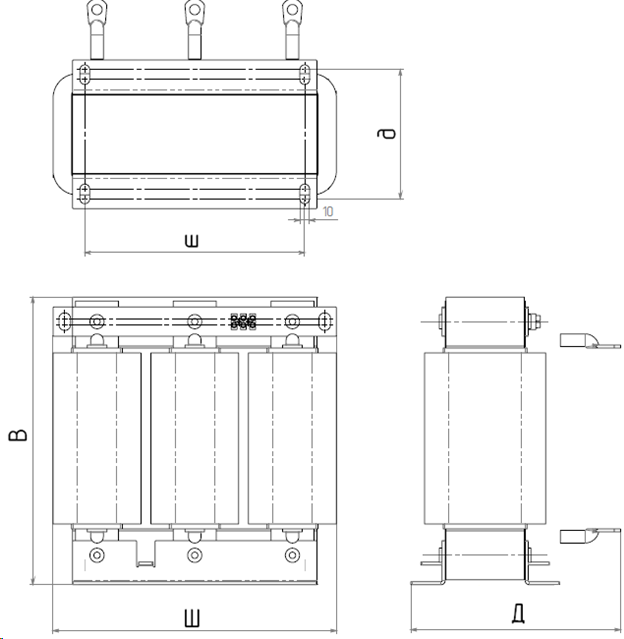

Abbildung 1
Die Lebensdauer der Drossel beträgt 20 Jahre.
Die Garantiezeit beträgt 24 Monate ab dem Datum des Verkaufs, sofern nicht anders mit dem Kunden vereinbart. Drosseln werden in einer elektrischen isolierenden Zusammensetzung in der Sammlung durch Eintauchen oder durch Vakuumimprägnierung gemäß Konstruktionsunterlagen imprägniert. Die Drossel gilt nur nach Bestehen aller Abnahmetests als betriebsbereit.
