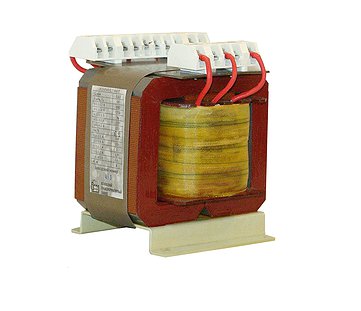

Einphasige OCP-Trenntransformatoren
Einphasige Trenntransformatoren von der OC-Serie (Z) P mit Schutztrennung von primären und sekundären Wicklungen. Diese erfüllen die Anforderungen von GOST IEC 61558-1, GOST IEC 61558-2-4. Die Transformatoren werden nach TU 3411-001-88223587-2015 hergestellt und sind für die schützende Trennung der primären Stromkreise des Transformators, die an die Stromversorgung angeschlossen sind, von den sekundären Stromkreisen, an die Geräte oder andere Geräte angeschlossen sind, bestimmt.
Herunterladen den Fragebogen für Transformatoren Den Preis berechnen EIGENSCHAFTEN SEHENTrenntransformatoren werden dort eingesetzt, wo nach den Regeln der Installation der elektrischen Anlagen oder den Anforderungen der technischen Bedingungen für elektrische Geräte zwischen den Stromkreisen eine doppelte oder verstärkte Isolierung erforderlich ist.
Typ der Transformatoren gemäß der Möglichkeit der Versetzung – stationäre Transformatoren.
Der Betrieb der Transformatoren ist kontinuierlich.
Installationstyp – verbunden (entwickelt, um bestimmte Geräte oder Ausrüstung oder Teile davon zu versorgen), eingebaut (entwickelt, um in ein bestimmtes Gerät oder Ausrüstung oder Teile davon zu integrieren, deren Schale Schutz vor Stromschlägen bietet).
Der Anschluss an den Transformator erfolgt über spezielle, entsprechend der Schaltung markierte Klemmhalter.
Transformatoren erlauben eine lange Überspannung von nicht mehr als 10%, wobei der Strom des Transformators den Nennstrom bei der Nennspannung der Stromversorgung nicht überschreiten sollte.
Allgemeine Spezifikationen:
- Frequenz-50/60Hz
- Isolierung-Hitzebeständigkeit-Klasse - V
- Isolierung-Spannungsklasse-0,7 kV
- Klimaausführung - U
- Platzierungskategorie - Z
Elektrische Eigenschaften von einphasigen Trenntransformatoren, Material der Wicklung ist Kupfer, Aluminium.
|
Transformator Typ |
Leistung |
Nennspannung der primären Wicklung |
Nennspannung der Sekundärwicklung auf X. X. |
Schutzwert |
| kVA | V | V | ||
| ОС(З)Р-0,1/0,7-У3 | 0,1 | 72; 110; 220; 380; 415; 440; 660 | 72; 110; 220; 380; 415; 440; 660 | IP 00; IP 20 |
| ОС(З)Р-0,16/0,7-У3 | 0,16 | |||
| ОС(З)Р-0,25/0,7-У3 | 0,25 | |||
| ОС(З)Р-0,4/0,7-У3 | 0,4 | |||
| ОС(З)Р-0,63/0,7-У3 | 0,63 | |||
| ОС(З)Р-1,0/0,7-У3 | 1,0 | |||
| ОС(З)Р-1,6/0,7-У3 | 1,6 | |||
| ОС(З)Р-2,5/0,7-У3 | 2,5 | |||
| ОС(З)Р-4,0/0,7-У3 | 4,0 | |||
| ОС(З)Р-6,3/0,7-У3 | 6,3 | |||
| ОС(З)Р-10/0,7-У3 | 10 | |||
| ОС(З)Р-16/0,7-У3 | 16 | |||
| ОС(З)Р-25/0,7-У3 | 25 |
Struktur der Typenbezeichnung von Transformatoren
Beispiel der Bezeichnung bei der Bestellung von Transformatoren:
OCP – 6,3/0,7-UZ-einphasig trocken mit natürlicher Luftkühlung bei offener Ausführung, Leistung 6,3 kVA, Spannungsklasse 0,7 kV, Klimaausführung U, Platzierungsklasse 3
Abmessungen von einphasigen Trenntransformatoren, Material der Wicklung ist Kupfer.
|
Transformator Typ |
Leistung |
H | W | L | a | b | d | Abbildung |
| kVA | mm | mm | mm | mm | mm | mm | 1 | |
| ОСР-0,1/0,7-У3 | 0,1 | 130 | 115 | 105 | 53 | 72 | 6 | |
| ОСР-0,16/0,7-У3 | 0,16 | 130 | 115 | 105 | 53 | 72 | 6 | |
| ОСР-0,25/0,7-У3 | 0,25 | 140 | 135 | 125 | 80 | 70 | 6,5 | |
| ОСР-0,4/0,7-У3 | 0,4 | 150 | 160 | 110 | 100 | 70 | 6,5 | |
| ОСР-0,63/0,7-У3 | 0,63 | 170 | 165 | 110 | 100 | 70 | 6,5 | |
| ОСР-1,0/0,7-У3 | 1,0 | 165 | 165 | 165 | 120 | 130 | 7 | |
| ОСР-1,6/0,7-У3 | 1,6 | 165 | 182 | 165 | 145 | 140 | 7 | |
| ОСР-2,5/0,7-У3 | 2,5 | 220 | 185 | 200 | 160 | 180 | 7 | |
| ОСР-4,0/0,7-У3 | 4,0 | 280 | 238 | 200 | 160 | 180 | 7 | |
| ОСР-6,3/0,7-У3 | 6,3 | 330 | 225 | 300 | 150 | 165 | 11 | 2 |
| ОСР-10/0,7-У3 | 10 | 380 | 285 | 300 | 150 | 180 | 11 | |
| ОСР-16/0,7-У3 | 16 | 420 | 365 | 340 | 200 | 220 | 11 | |
| ОСР-25/0,7-У3 | 25 | 430 | 330 | 420 | 210 | 250 | 11 | |
| ОСЗР-0,1/0,7-У3 | 0,1 | 200 | 260 | 170 | 220 | 110 | 7 | 3 |
| ОСЗР-0,16/0,7-У3 | 0,16 | 200 | 260 | 170 | 220 | 110 | 7 | |
| ОСЗР-0,25/0,7-У3 | 0,25 | 200 | 260 | 170 | 220 | 110 | 7 | |
| ОСЗР-0,4/0,7-У3 | 0,4 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-0,63/0,7-У3 | 0,63 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-1,0/0,7-У3 | 1,0 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-1,6/0,7-У3 | 1,6 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-2,5/0,7-У3 | 2,5 | 265 | 370 | 310 | 240 | 240 | 7 | |
| ОСЗР-4,0/0,7-У3 | 4,0 | 265 | 370 | 310 | 240 | 240 | 7 | |
| ОСЗР-6,3/0,7-У3 | 6,3 | 410 | 340 | 410 | 154 | 350 | 11 | 4 |
| ОСЗР-10/0,7-У3 | 10 | 450 | 340 | 450 | 154 | 384 | 11 | |
| ОСЗР-16/0,7-У3 | 16 | 510 | 440 | 510 | 214 | 430 | 11 | |
| ОСЗР-25/0,7-У3 | 25 | 510 | 470 | 510 | 214 | 430 | 11 | |
Abmessungen von einphasigen Trenntransformatoren, Material der Wicklung ist Aluminium.
| Kennzeichnung des Transformators |
Leistung |
H | W | L | a | b | d | Abbildung |
| kVA | mm | mm | mm | mm | mm | mm | ||
| ОСР-0,25/0,7-У3 | 0,25 | 150 | 160 | 110 | 100 | 70 | 6,5 | 1 |
| ОСР-0,4/0,7-У3 | 0,4 | 170 | 165 | 110 | 100 | 70 | 6,5 | |
| ОСР-0,63/0,7-У3 | 0,63 | 160 | 140 | 140 | 100 | 105 | 6,5 | |
| ОСР-1,0/0,7-У3 | 1,0 | 165 | 165 | 165 | 120 | 130 | 7 | |
| ОСР-1,6/0,7-У3 | 1,6 | 220 | 185 | 200 | 160 | 180 | 7 | |
| ОСР-2,5/0,7-У3 | 2,5 | 230 | 195 | 200 | 160 | 180 | 7 | |
| ОСР-4,0/0,7-У3 | 4,0 | 280 | 255 | 230 | 160 | 180 | 7 | |
| ОСР-6,3/0,7-У3 | 6,3 | 350 | 245 | 320 | 150 | 165 | 12 | 2 |
| ОСР-10/0,7-У3 | 10 | 450 | 310 | 330 | 200 | 220 | 12 | |
| ОСР-16/0,7-У3 | 16 | 500 | 340 | 370 | 230 | 220 | 12 | |
| ОСР-25/0,7-У3 | 25 | 680 | 350 | 390 | 240 | 220 | 12 | |
| ОСЗР-0,25/0,7-У3 | 0,25 | 225 | 260 | 210 | 220 | 145 | 7 | 3 |
| ОСЗР-0,4/0,7-У3 | 0,4 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-0,63/0,7-У3 | 0,63 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-1,0/0,7-У3 | 1,0 | 225 | 260 | 210 | 220 | 145 | 7 | |
| ОСЗР-1,6/0,7-У3 | 1,6 | 265 | 370 | 310 | 240 | 240 | 7 | |
| ОСЗР-2,5/0,7-У3 | 2,5 | 265 | 370 | 310 | 240 | 240 | 7 | |
| ОСЗР-4,0/0,7-У3 | 4,0 | 265 | 370 | 310 | 240 | 240 | 7 | |
| ОСЗР-6,3/0,7-У3 | 6,3 | 410 | 410 | 336 | 154 | 350 | 11 | 4 |
| ОСЗР-10/0,7-У3 | 10 | 490 | 405 | 390 | 200 | 350 | 11 | |
| ОСЗР-16/0,7-У3 | 16 | 550 | 440 | 510 | 214 | 430 | 11 | |
| ОСЗР-25/0,7-У3 | 25 | 700 | 470 | 510 | 214 | 430 | 11 | |

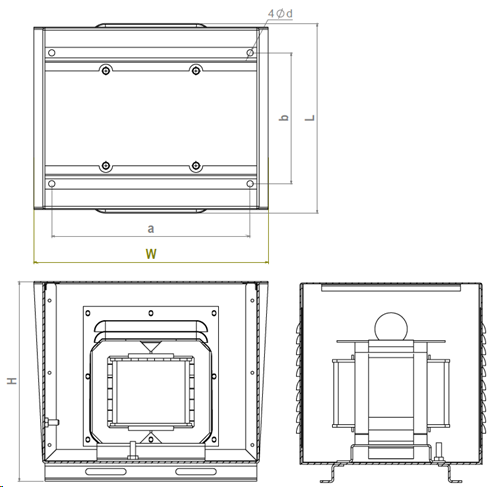

Abbildung №1

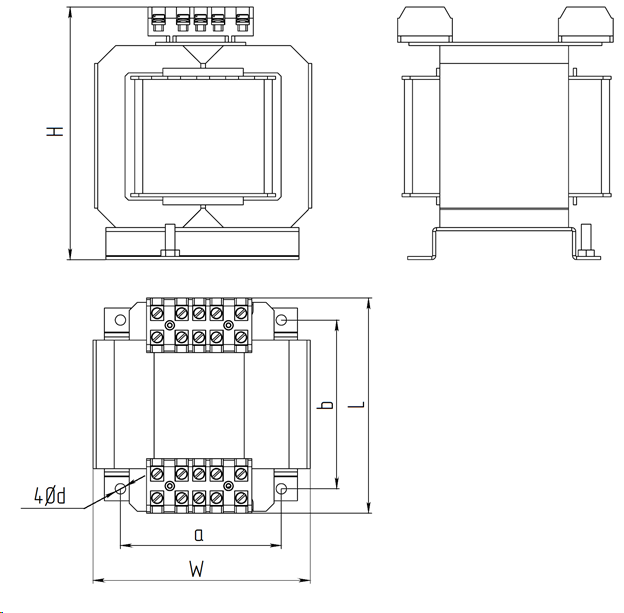

Abbildung №2

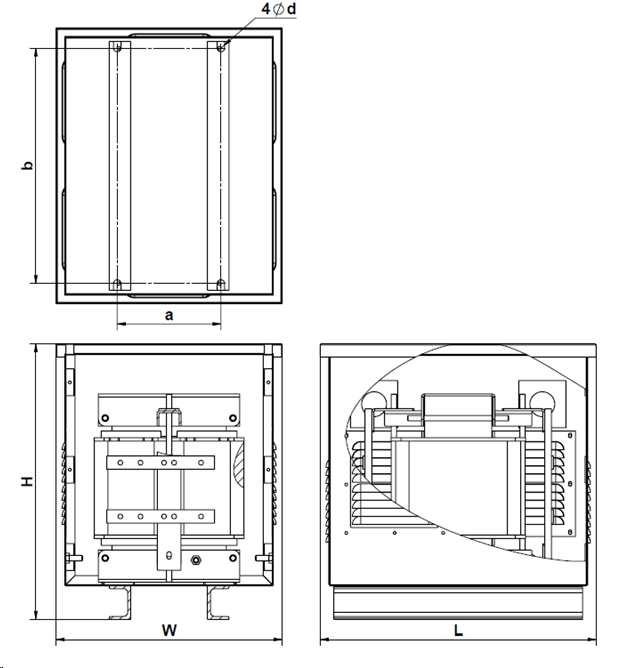

Abbildung №3

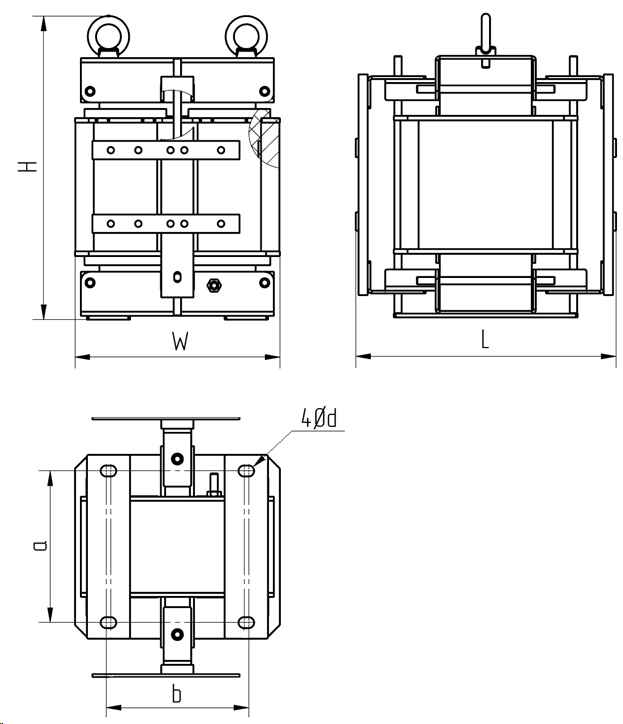

Abbildung №4
Die Garantiezeit beträgt 24 Monate ab dem Datum des Verkaufs, sofern nicht anders mit dem Kunden vereinbart.
