TCП - Transformadores secos trifásicos convertidores
Los transformadores trifásicos, secos, convertidores, tipo TCП están diseñados para alimentar convertidores de semiconductores de los sistemas de excitación de motores y generadores.
Descargar el cuestionario sobre transformadores Calcular precio VER CARACTERISTICASLa sobrecarga de corriente de salida está permitida hasta el 200% del valor nominal durante 50 s. Ciclo de sobrecarga - 2 veces al día.
Versión:
grado de protección - IP 00, IP 20 (grado de protección permitido hasta IP32 según lo acordado con el cliente)
versión climática - У3;
clase de resistencia térmica del aislamiento - F;
El medio ambiente no es explosivo.
Parámetros principales de los transformadores convertidores trifásicos del tipo TC (Z) P.
| Tipo de transformador | Potencia del transformador | Voltaje del devanado primario | Voltaje del devanado secundario | Corriente del devanado secundario |
| kVA | V | V | А | |
| ТС(З)П-16/0,7-У3 | 18 | 380; 690 | 100 | 104 |
| 58 | 180 | |||
| 23 | 115 | 116 | ||
| 67 | 201 | |||
| ТС(З)П-25/0,7-У3 | 30 | 160 | 108 | |
| 92,5 | 188 | |||
| 32 | 160 | 116 | ||
| 92,5 | 188 | |||
| 100 | 185 | |||
| 58 | 320 | |||
| ТС(З)П-40/0,7-У3 | 51,2 | 160 | 185 | |
| 92,5 | 320 | |||
| ТС(З)П-63/0,7-У3 | 73,9 | 230 | 185 | |
| 133 | 320 | |||
| ТС(З)П-100/0,7-У3 | 104,4 | 230 | 262 | |
| 133 | 453 | |||
| 112,1 | 350 | 185 | ||
| 202 | 320 | |||
| ТС(З)П-160/0,7-У3 | 158,9 | 350 | 262 | |
| 202 | 453 |

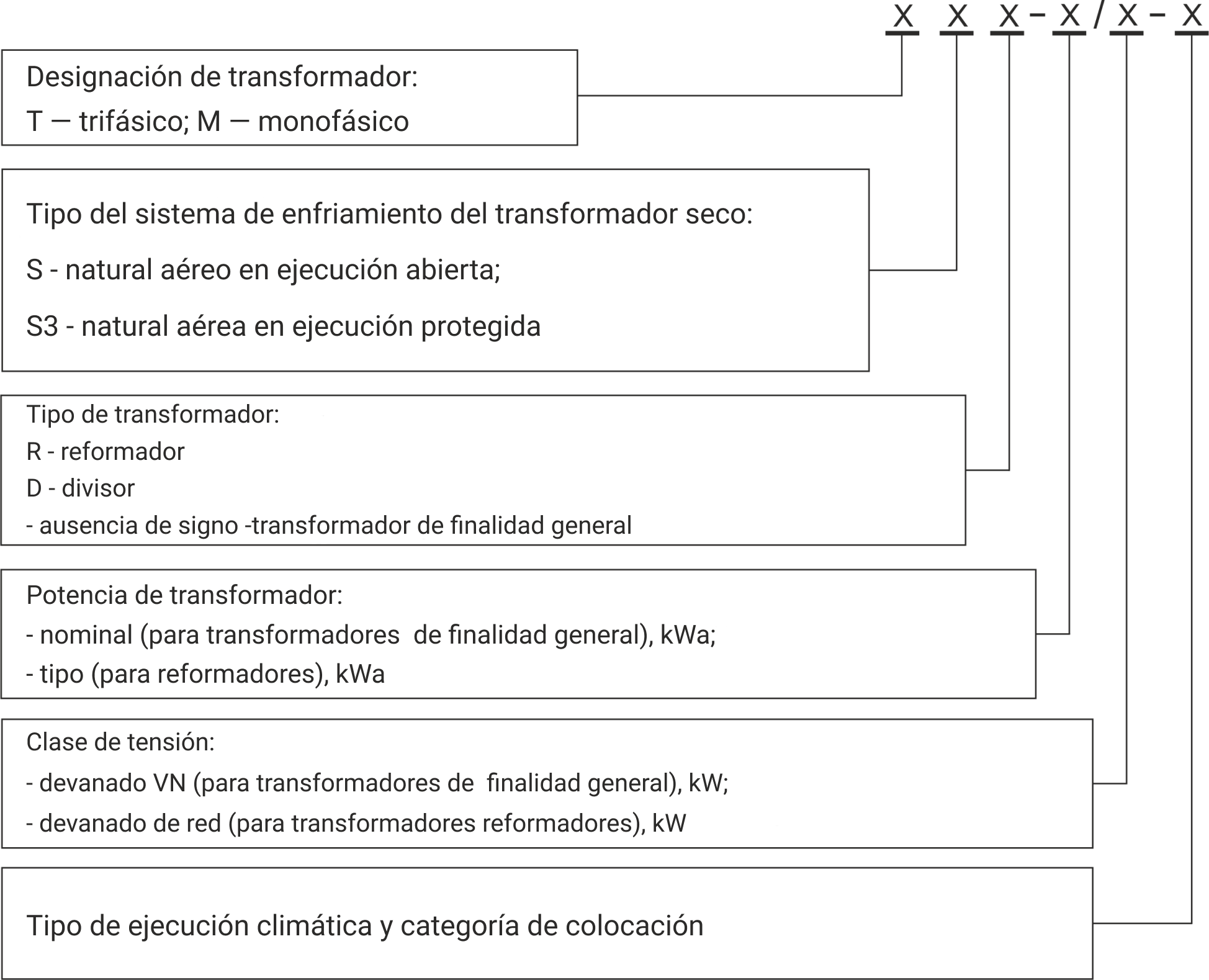

Designación de la estructura de los tipos de transformadores.
Ejemplo de registro de la designación de transformadores en el pedido:
ТСП – 16/0,7-У3 - convertidor seco seguro trifásico con enfriamiento por aire natural con versión abierta, con una capacidad de 16 kVA, clase de voltaje 0.7 kV, versión climática У, categoría de colocación 3
El período de garantía es de 24 meses a partir de la fecha de venta, a menos que se acuerde lo contrario con el cliente.
